Antennes et dispositifs rayonnants radiofréquences

Les applications visées concernent la caractérisation d’antennes et d’objets rayonnants sur une large gamme de fréquences, de quelques centaines de MHz jusqu’à plusieurs dizaines de GHz.
La plateforme dispose notamment des moyens de mesure suivants :

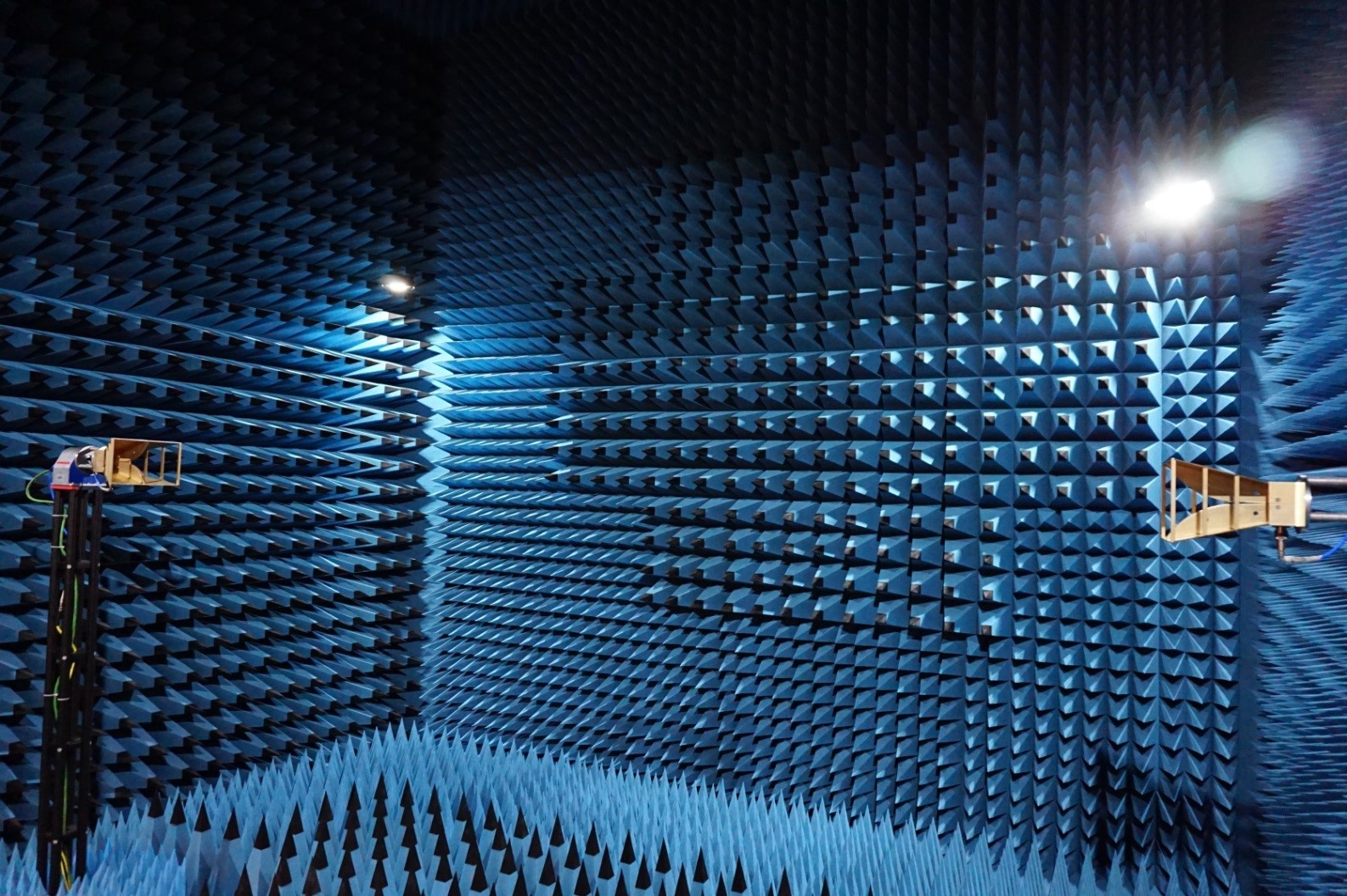

• Deux chambres anéchoïdes faradisées :
  Les deux environnements spécifiques d’une surface de 20m2 environ sont configurables et accessibles pour les mesures en champ lointain (à une distance maximale de 3 mètres).



• Un système de mesure automatisé du diagramme de rayonnement :
  Le système se compose de 2 ou 3 axes motorisés : roulis/azimut en Rx et roulis en Tx.
  Différents modes d’acquisition pas à pas, à la volée et concentrique sont proposés.
  La combinaison des mouvements permet d’accéder aux diagrammes de rayonnement en 2D (plans E et H) et 3D (sphérique) de l’objet sous test.
• Un banc de caractérisation d’antennes millimétriques miniatures :
  Le système se compose de 2 axes motorisés et pilotés.
  Les applications visées concernent les antennes miniatures en bande V 50-75GHz, sous pointes ou connectorisées.
• Outil logiciel :
  Un logiciel dédié est disponible pour le contrôle des instruments de mesure, des mouvements angulaires et permet l’extraction / l’affichage des caractéristiques principales de l’objet sous test : gain, directivité, rendement, diagramme de rayonnement et polarisation
• Antennes de référence :
  Plusieurs antennes cornets de référence sont disponibles pour calibrer les mesures :
  • Cornet large bande 0.7-18Ghz
  • Cornet large bande 2-32 GHz simple ou double polarisation
  • Cornet standard en bande Ka 26.5-40GHz
  • Cornet standard en bande V 50-75GHz
