Caractérisation de composants de puissances

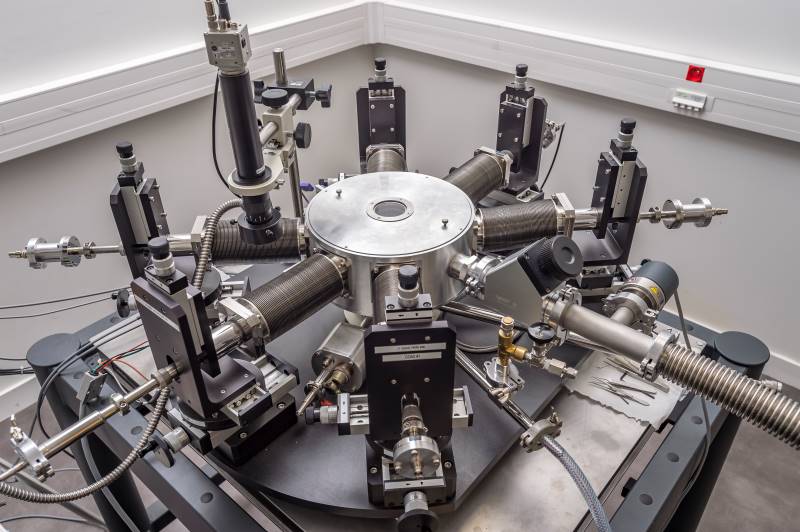

Station de test sous pointes Janis avec Tracer Agilent B1505A et module B1513A - B1512A - B1520A - B1510A pour caractérisation statique de composants de puissances à différentes températures

© Denis MOREL/G2ELab/CNRS Photothèque

Principales caractéristiques de l’ensemble station / tracer :

• 6 pointes - (2 coax / 2 triax / 1 HV/ 1 fibre optique) - (différents diamètres de quelques micron à 100nm)
• Atmosphère sous vide (environ 5*10-4 mbar)
• Température échantillon : -200°C à +300°C (voir 400°C)
• Taille max échantillons : wafer diamètre 60mm
• Tension : 3000V/4mA(Pulse et DC) - 1500V/8mA(Pulse et DC) - 200V/1A(Pulse) - 40V/1A(Pulse et DC) - 20V/2.5A (Pulse)
• Multi fréquence module (B1520A) : 1kHz à 5Mhz
• Résolution sur calibre 200V/1A - 10fA
